Centrale d’alarme incendie Type 4 radio

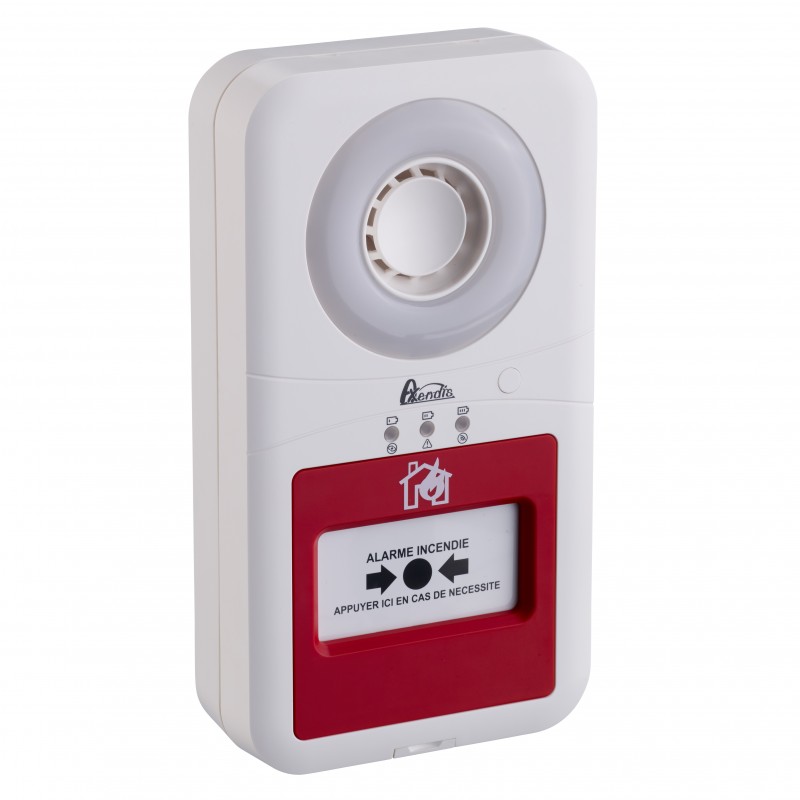

Centrale d’alarme incendie Type 4 radio autonome - Réf. 21241

La centrale d’alarme incendie Type 4 radio réf. 21241 est un équipement autonome destiné à la mise en place d’une alarme incendie Type 4 sans fil. Elle intègre dans un même boîtier un déclencheur manuel, un avertisseur sonore et un flash lumineux.

Fonctionnant sur piles et par liaison radio, elle est particulièrement adaptée aux ERP, ERT, commerces, restaurants, petites salles, bâtiments tertiaires et locaux professionnels dans lesquels le passage de câbles est difficile ou non souhaité.

Une centrale Type 4 radio complète et autonome

La centrale assure directement les fonctions essentielles d'une alarme incendie Type 4 : déclenchement manuel, diffusion du signal sonore et signalisation lumineuse. Le son Type 4 par défaut est conforme à la NF S 32-001.

• Déclencheur manuel intégré
• Avertisseur sonore intégré
• Flash lumineux blanc intégré
• Fonctionnement autonome sur piles
• Communication radio avec les périphériques compatibles

Jusqu’à 32 périphériques radio

Une centrale peut gérer jusqu’à 32 périphériques radio. Elle peut notamment recevoir les informations des déclencheurs manuels radio, commander des diffuseurs sonores ou lumineux et communiquer avec un module radio d’entrée/sortie compatible.

La centrale est compatible notamment avec :

• Déclencheur manuel Type 4 radio réf. 21246
• Diffuseurs sonores et/ou lumineux réf. 21244, 31247 et 31248
• Module radio entrée/sortie réf. 31302

Portée radio jusqu’à 2 000 m en champ libre

La communication radio fonctionne sur la bande 863–870 MHz. La portée annoncée est de 2 000 m en champ libre.

Dans un bâtiment, la portée réelle dépend de la configuration des locaux, des murs, des structures métalliques et de l’environnement radio. Les fonctions de diagnostic permettent de contrôler l’état de communication avec les périphériques après installation.

Fonctionnement maître ou périphérique

La centrale peut fonctionner en mode maître ou en mode périphérique (esclave). En configuration maître, elle gère les équipements radio associés. Une autre centrale peut également être appairée comme périphérique afin de reproduire localement l’alarme sonore et lumineuse.

Cette architecture permet d’adapter l’installation aux bâtiments comportant plusieurs zones sans nécessiter de câblage entre les différents équipements radio.

Autonomie sur piles jusqu’à 3 ans

La centrale est alimentée par 2 piles lithium AA 1,5 V de 3 300 mAh. L’autonomie annoncée est de 3 ans sur la base d’une surveillance toutes les 20 heures et d’une heure d’alarme par an.

Le niveau des piles peut être contrôlé directement à l’aide du bouton de test. La centrale indique trois niveaux : faible, moyen ou élevé.

Surveillance et diagnostic des défauts

La centrale surveille plusieurs états de fonctionnement et signale les défauts par un voyant dédié. Elle peut notamment détecter :

• un défaut d’alimentation par piles ;
• un défaut de communication avec un périphérique ;
• un défaut de séparation ou de liaison du déclencheur manuel intégré.

Un diagnostic radio peut être lancé depuis la centrale afin de récupérer l’état des périphériques associés.

Diagnostic Bluetooth

Le Bluetooth peut être activé depuis le bouton de test afin d’accéder aux fonctions de diagnostic prévues pour l’installation. L’outil de diagnostic permet notamment de consulter les informations de défaut et l’état du système.

Installation murale en saillie

La centrale est destinée à une installation intérieure en saillie. La fixation murale s’effectue par quatre vis avec un entraxe de 86 x 160 mm.

Son fonctionnement autonome sur piles évite l’alimentation secteur et le câblage de communication entre la centrale et les périphériques radio compatibles.

Applications recommandées

• Établissements recevant du public (ERP)
• Établissements recevant des travailleurs (ERT)
• Commerces de proximité
• Restaurants
• Petites salles recevant du public
• Locaux professionnels et bâtiments tertiaires
• Rénovation de bâtiments où le passage de câbles est difficile
• Installations nécessitant une alarme incendie Type 4 radio autonome

Caractéristiques principales

• Produit : centrale / tableau d’alarme incendie Type 4 radio
• Référence : 21241
• Technologie : radio autonome
• Son Type 4 : AFNOR NF S 32-001
• Diffuseur sonore : intégré
• Flash lumineux : blanc, fréquence 1 Hz
• Déclencheur manuel : intégré
• Capacité : 32 périphériques maximum
• Fréquence radio : 863–870 MHz
• Portée : jusqu’à 2 000 m en champ libre
• Alimentation : 2 piles lithium AA 1,5 V - 3 300 mAh
• Autonomie : jusqu’à 3 ans selon conditions d’utilisation
• Fonctionnement : maître ou périphérique
• Indice de protection : IP30
• Résistance aux chocs : IK06
• Température de fonctionnement : -10 °C à +55 °C
• Humidité relative : < 95 %, sans condensation
• Matière : ABS
• Dimensions : 120 x 220 x 50 mm
• Utilisation : intérieur
