Diffuseur sonore et lumineux radio alarme Type 4 / PPMS

Diffuseur sonore et lumineux radio alarme Type 4 / PPMS - Réf. 21244

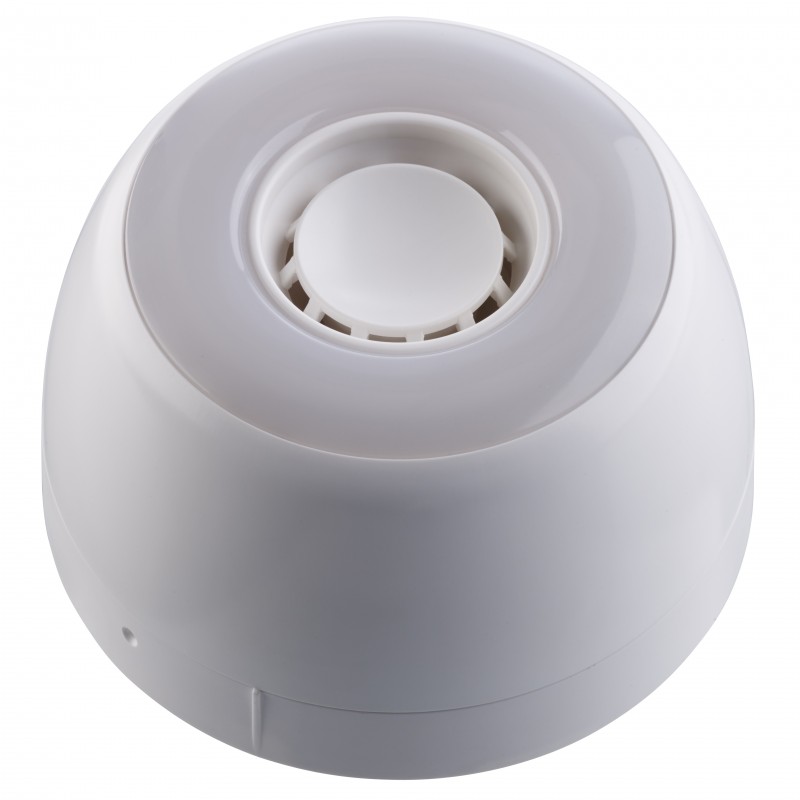

Le diffuseur sonore et lumineux radio réf. 21244 est destiné à la diffusion de l’alarme incendie Type 4 et de l’alerte PPMS. Il associe dans un même équipement un avertisseur sonore et une signalisation lumineuse, tout en communiquant sans fil avec les centrales radio compatibles.

Il s’intègre notamment avec la centrale d’alarme incendie Type 4 radio réf. 21241 et la centrale d’alerte PPMS radio réf. 21202. Son fonctionnement sur piles et sa liaison radio permettent de compléter une installation sans avoir à réaliser de câblage de communication entre la centrale et le diffuseur.

Diffuseur sonore et lumineux pour alarme Type 4

En configuration alarme incendie Type 4, le diffuseur émet le signal sonore AFNOR NF S 32-001 associé à un flash lumineux blanc à la fréquence de 1 Hz.

La combinaison du signal sonore et du flash permet de renforcer la diffusion de l’alarme dans les locaux et d'apporter une signalisation visuelle en complément de l'avertissement acoustique.

Diffusion de l’alerte PPMS

Le même diffuseur peut également être utilisé dans une installation radio PPMS. Lors d’une alerte PPMS, il émet le signal sonore PPMS accompagné d’un flash lumineux bleu à la fréquence de 1 Hz.

• Alarme Type 4 : signal sonore AFNOR NF S 32-001 + flash blanc 1 Hz
• Alerte PPMS : signal sonore PPMS + flash bleu 1 Hz

Portée radio jusqu’à 2 000 m en champ libre

Le diffuseur communique avec la centrale sur la bande radio 863–870 MHz. La portée annoncée est de 2 000 mètres en champ libre.

Dans un bâtiment, la portée réelle dépend de la configuration des locaux, de la nature des parois, des structures métalliques et de l’environnement radio. Un test de communication permet de vérifier que le diffuseur reçoit correctement les informations de la centrale après installation.

Autonomie jusqu’à 3 ans

L’alimentation est assurée par 2 piles lithium AA 1,5 V de 3 300 mAh. L’autonomie annoncée est de 3 ans, sur la base d’une surveillance toutes les 20 heures et d’une heure d’alarme par an.

Cette alimentation autonome évite la réalisation d’une ligne électrique dédiée entre la centrale et le diffuseur.

Surveillance du diffuseur et détection de séparation

Le diffuseur dispose d’un contact permettant de vérifier qu’il est correctement positionné sur son socle. En cas de séparation du diffuseur et de son support, un signal de défaut est transmis à la centrale.

Une fonction de test permet également de contrôler la communication radio entre le périphérique et la centrale.

Installation au plafond

Le diffuseur est prévu pour une installation intérieure au plafond. Le socle se fixe avec deux vis selon un entraxe de 44 mm, puis le diffuseur vient se verrouiller sur son support par rotation.

Avec un diamètre de 110 mm et une hauteur de 67 mm avec son socle, l’équipement reste compact et discret dans les locaux recevant du public ou des travailleurs.

Applications recommandées

• Installations d’alarme incendie Type 4 radio
• Systèmes d’alerte PPMS radio
• Établissements recevant du public (ERP)
• Établissements recevant des travailleurs (ERT)
• Commerces, restaurants et bâtiments tertiaires
• Locaux nécessitant une signalisation sonore et lumineuse
• Rénovation ou sites où le passage de câbles est difficile

Caractéristiques principales

• Produit : diffuseur sonore et lumineux radio
• Référence : 21244
• Utilisation : alarme Type 4 et alerte PPMS
• Son Type 4 : AFNOR NF S 32-001
• Signal lumineux Type 4 : flash blanc 1 Hz
• Signal lumineux PPMS : flash bleu 1 Hz
• Fréquence radio : 863–870 MHz
• Portée : jusqu’à 2 000 m en champ libre
• Alimentation : 2 piles lithium AA 1,5 V - 3 300 mAh
• Autonomie : jusqu’à 3 ans selon conditions d’utilisation
• Indice de protection : IP30
• Résistance aux chocs : IK06
• Température de fonctionnement : -10 °C à +55 °C
• Humidité relative : < 95 %, sans condensation
• Matière : ABS
• Couleur : blanc
• Dimensions : Ø 110 x H 67 mm avec socle
• Hauteur sans socle : 49 mm
• Poids avec piles : 191 g
• Poids sans piles : 161 g
• Utilisation : intérieur
