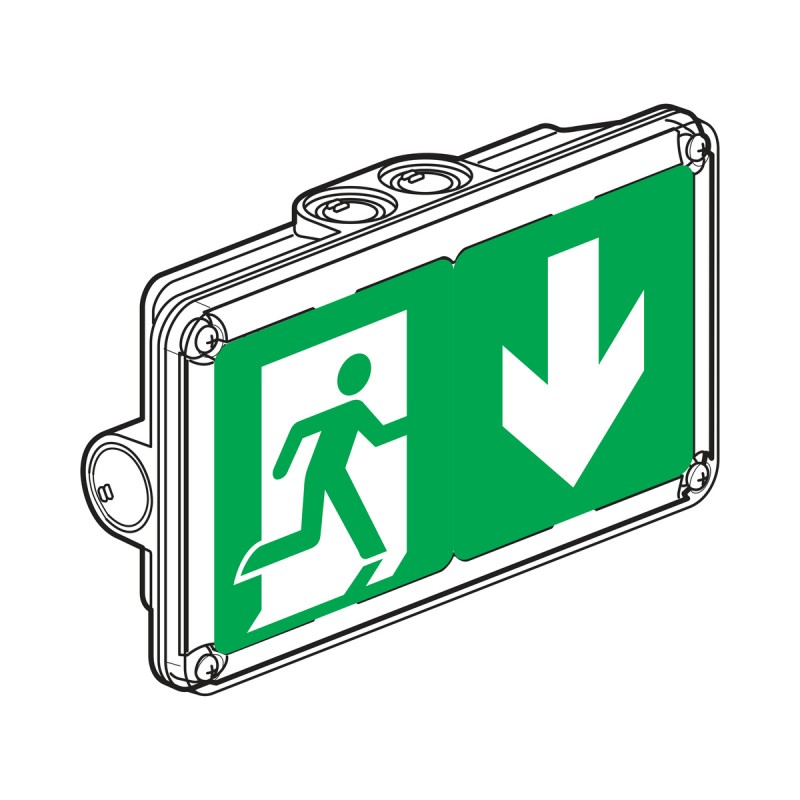

Bloc BAES + BAEH étanche URA URAPROOF V SATI – IP66 IK10

Un bloc BAES + BAEH étanche pour les locaux à sommeil

Le URA URAPROOF V, référence 117547V, réunit les fonctions BAES et BAEH dans un même boîtier. Ce bloc autonome d’éclairage de sécurité à LED est destiné au balisage d’évacuation des établissements recevant du public et des établissements recevant des travailleurs comportant des locaux à sommeil. Il appartient à la famille des blocs BAES + BAEH pour locaux à sommeil.

La fonction BAES délivre 45 lumens avec une autonomie assignée de 1 heure. La fonction BAEH délivre 8 lumens avec une autonomie assignée de 5 heures. Ces performances correspondent à deux fonctions distinctes : elles ne signifient pas que le bloc fournit 45 lumens pendant six heures.

Comment fonctionnent les deux modes d’éclairage ?

Dans la configuration prévue avec la télécommande URA 140012 pour BAES + BAEH raccordée à l’alarme incendie, une coupure secteur en l’absence d’alarme entraîne la mise au repos de la fonction BAES après une courte temporisation. La fonction BAEH reste alors en secours pour maintenir le balisage.

Si l’alarme incendie se déclenche pendant cette coupure, la fonction BAES est activée pour l’évacuation. Le retour du secteur rétablit l’état de veille du bloc.

Autotests SATI et fonction Visibilité+

Le dispositif SATI contrôle automatiquement l’état de fonctionnement du bloc. Il réalise un test des sources lumineuses de 15 secondes chaque semaine, ainsi qu’un test des sources lumineuses et de l’autonomie chaque trimestre. Les voyants d’état permettent de repérer les défauts et les interventions nécessaires.

La fonction Visibilité+ renforce le repérage du pictogramme en faisant clignoter le bloc pendant 15 minutes lors d’une alarme incendie, lorsque le secteur est présent. Avec la télécommande 140012, cette fonction dépend du raccordement du contact d’alarme à la télécommande : le bloc ne comporte pas de détection incendie intégrée.

Le URAPROOF V 117547V n’est ni connecté ni adressable. Ses autotests SATI ne doivent pas être confondus avec une supervision connectée.

IP66 IK10 : choisir le bloc selon son emplacement

L’enveloppe présente un indice de protection IP66 et une résistance aux chocs IK10. Ces caractéristiques permettent de retenir ce modèle pour les emplacements nécessitant ces niveaux de protection, sous réserve de respecter les prescriptions de pose.

La température d’utilisation doit rester comprise entre −5 °C et +35 °C. L’indice IP66 ne suffit donc pas, à lui seul, à valider n’importe quelle installation extérieure ou dans un local très froid.

Pour une installation intérieure où des indices IP42 et IK07 sont suffisants, le bloc BAES + BAEH URAONE 111248V constitue une autre option à comparer. Il ne remplace pas un bloc IP66 lorsque cette protection est nécessaire.

Installation en saillie et équipements à prévoir

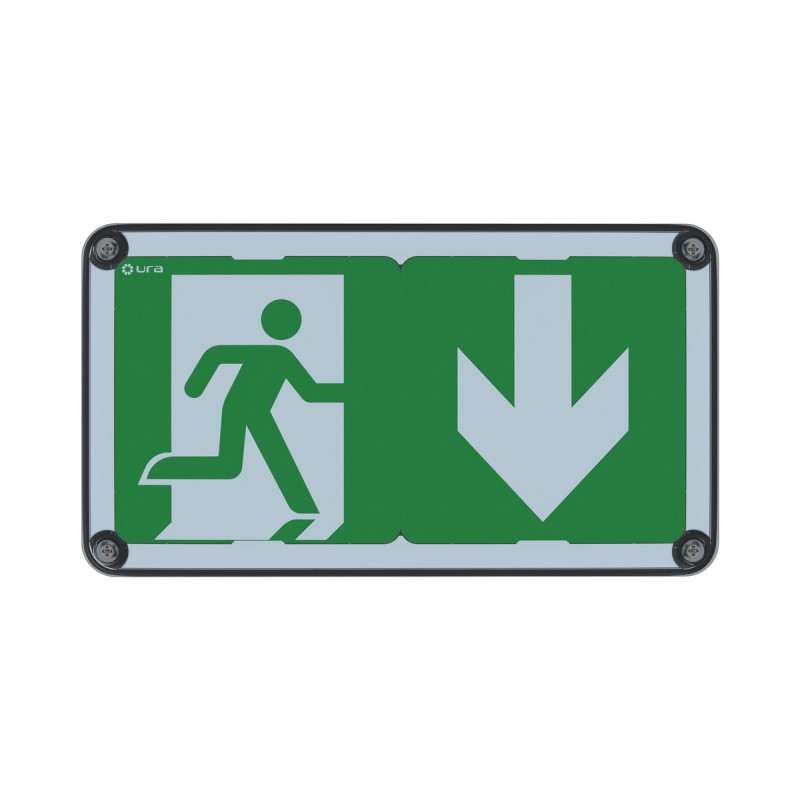

Le URAPROOF V 117547V se fixe en saillie au mur ou au plafond et s’alimente en 230 V alternatif, 50/60 Hz. Il est livré avec une étiquette de signalisation sécable 125038, déjà montée, représentant une silhouette et une flèche directionnelle à adapter au cheminement d’évacuation.

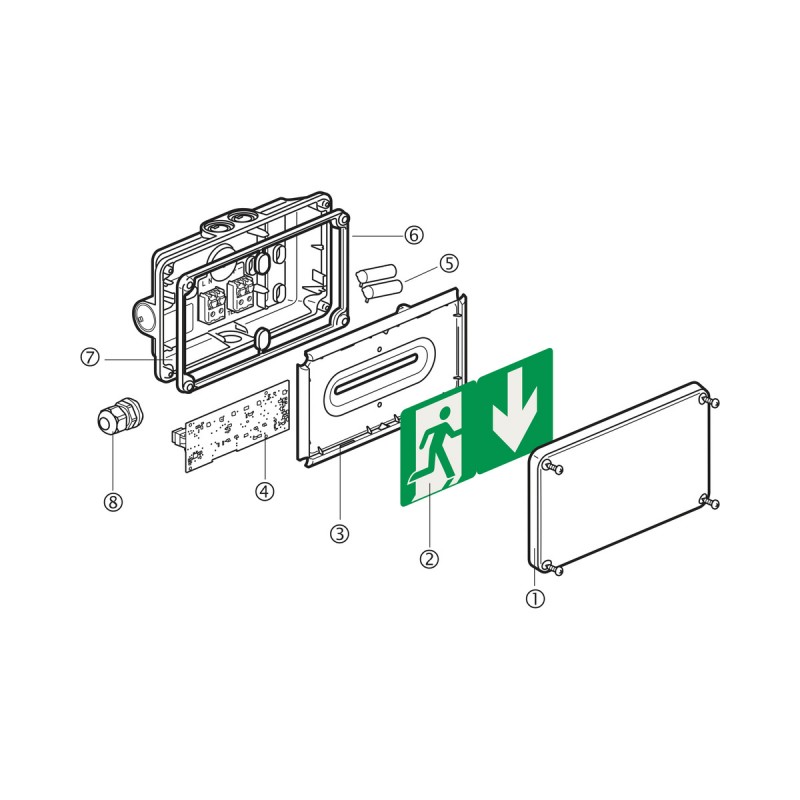

Pour conserver l’IP66, l’installation doit utiliser le presse-étoupe et son écrou fournis, ainsi que les bouchons d’étanchéité sur les vis de fixation. Le câble doit emprunter une entrée basse, conformément à la notice. Les quatre vis de fixation du diffuseur doivent être mises en place pour garantir l’IK10.

La télécommande n’est pas fournie. Prévoyez une télécommande compatible, telle que la référence URA 140012 présentée plus haut, et le raccordement à l’alarme nécessaire au fonctionnement décrit. Confiez de préférence la pose à un électricien qualifié et respectez la notice du fabricant.

Le choix de ce bloc ne suffit pas, à lui seul, à garantir la conformité de l’ensemble de l’installation d’éclairage de sécurité.

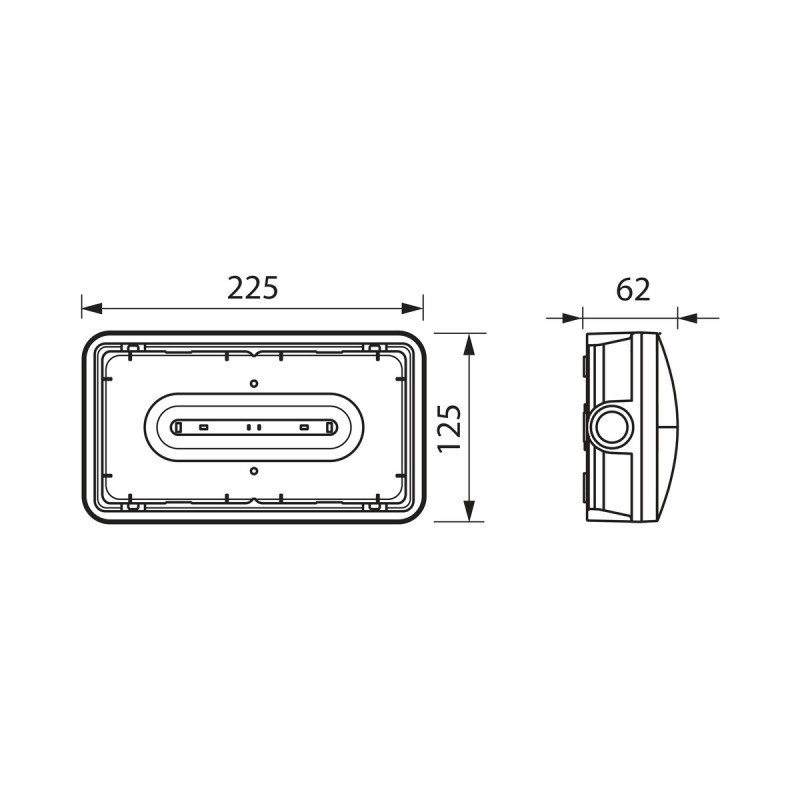

Caractéristiques techniques du URA URAPROOF V 117547V

Questions fréquentes

Quelle différence entre le URA 117547V et un BAES seul ?

Le URA 117547V ajoute à la fonction BAES de 45 lm pendant 1 h une fonction BAEH de 8 lm pendant 5 h. Avec la commande et le raccordement prévus, cette seconde fonction maintient le balisage lors d’une coupure secteur, tandis que la fonction BAES est réservée à l’évacuation.

Faut-il prévoir une télécommande séparément ?

Oui. Le bloc est livré sans télécommande et URA prescrit le raccordement des blocs BAES + BAEH à un modèle compatible. La télécommande URA 140012 convient. Son raccordement à l’alarme permet le fonctionnement décrit pour les locaux à sommeil et l’activation de Visibilité+.

Peut-on installer ce bloc dans un local humide ou non chauffé ?

Ses indices IP66 et IK10 permettent d’envisager les emplacements nécessitant ces protections, sous réserve d’une installation conforme à la notice. La température doit rester comprise entre −5 °C et +35 °C. Vérifiez donc les conditions réelles du local avant de retenir ce modèle.

Le URAPROOF V 117547V est-il connecté ou adressable ?

Non. Cette référence dispose d’autotests SATI, mais elle n’est ni connectée ni adressable. Le contrôle automatique du bloc ne constitue pas une supervision connectée.

Les autotests SATI remplacent-ils l’entretien du bloc ?

Non. Les autotests contrôlent le fonctionnement et signalent les défauts, mais ils ne remplacent pas les interventions nécessaires. Les accumulateurs doivent être remplacés lorsque l’autonomie assignée n’est plus assurée. Le remplacement doit être effectué par une personne qualifiée, après interruption de l’alimentation électrique.
