Indicateur d’action Finsécur Sonar-SIA pour détecteur incendie

Indicateur d’action Finsécur Sonar-SIA - ACC0087-FIN01

Le Sonar-SIA Finsécur est un indicateur d’action compact destiné aux installations de détection incendie. Il permet de déporter l’indication d’alarme d’une tête de détection située dans un volume protégé, afin d’identifier rapidement le lieu d’origine de l’alarme feu.

Ce type d’accessoire est particulièrement utile lorsque le détecteur n’est pas directement visible : local fermé, faux plafond, zone technique, circulation, chambre, réserve ou volume dont l’accès doit être contrôlé. Le Sonar-SIA apporte alors un repérage visuel clair depuis l’extérieur de la zone surveillée.

Un indicateur d’action pour détecteur incendie

L’indicateur d’action Sonar-SIA se raccorde sur la sortie IA du détecteur. Lorsqu’une tête de détection passe en alarme, le Sonar-SIA reporte l’information localement par sa zone lumineuse. Il facilite ainsi l’intervention des équipes de sécurité, de maintenance ou d’exploitation.

• Fonction : indicateur d’action incendie
• Utilisation : report visuel d’alarme détecteur
• Code article : ACC0087-FIN01
• Marque : Finsécur
• Installation : en intérieur, fixation murale

Compatible avec les détecteurs Sonar, Sextant et Cap

La notice technique indique que le Sonar-SIA est compatible avec les gammes de détecteurs Sonar, Sextant et Cap. Cette compatibilité en fait un accessoire adapté aux installations Finsécur nécessitant un report d’état d’alarme à distance du détecteur.

Sa faible consommation permet l’installation de deux Sonar-SIA par détecteur, sous réserve du respect des prescriptions de raccordement du fabricant et de la notice du détecteur concerné.

Câblage simple sans polarité

Le câblage du Sonar-SIA s’effectue entre les bornes 1 et 2. Le raccordement est indiqué comme sans polarité, ce qui simplifie la pose sur site. Le fabricant recommande l’utilisation d’un câble 1 paire 8/10e type C2 et précise de se reporter à la notice du détecteur pour le raccordement de l’indicateur d’action.

• Raccordement : bornes 1-2
• Câblage : sans polarité
• Câble indiqué : 1 paire 8/10e type C2
• Bornier : sans vis ou avec vis

Format compact et intégration discrète

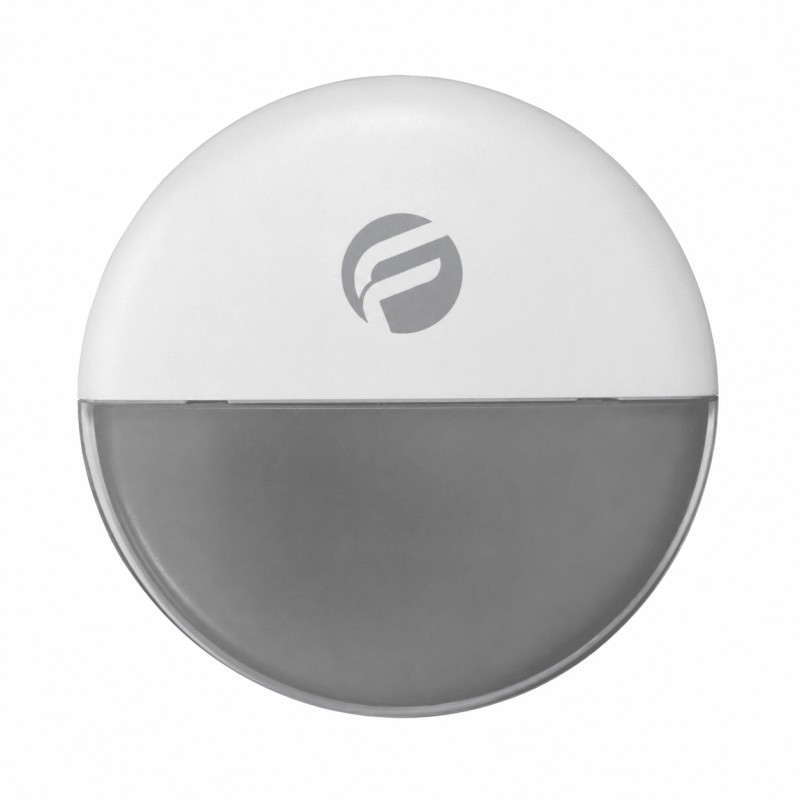

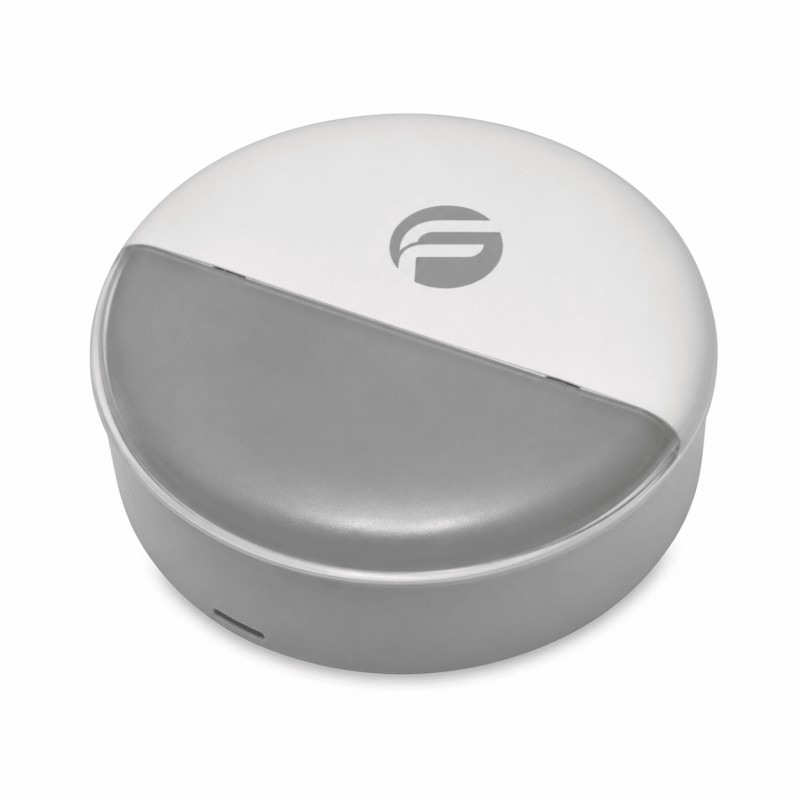

Avec son boîtier rond en ABS blanc RAL 9016, le Sonar-SIA s’intègre discrètement dans les environnements tertiaires, ERP, locaux techniques ou bâtiments équipés d’un système de sécurité incendie. Les images produit montrent un boîtier compact avec une partie supérieure blanche et une zone lumineuse en façade inférieure.

Son diamètre de 68 mm, sa hauteur de 25 mm et son poids de seulement 32 g facilitent l’installation murale, y compris dans les zones où l’encombrement doit rester limité.

Fixation murale

La fixation s’effectue au mur avec deux vis, selon un entraxe de 45 mm ± 2 mm. La notice précise de placer le Sonar avec les deux flèches vers le haut. Si le câble arrive par le haut, une découpe dans le capot peut être retirée à l’aide d’un cutter.

Applications recommandées

• Report d’alarme de détecteur incendie
• Indication visuelle d’une tête de détection en alarme
• Locaux fermés ou volumes protégés
• Faux plafonds, locaux techniques, réserves ou zones difficiles à visualiser
• Installations SSI équipées de détecteurs Finsécur compatibles
• ERP, ERT, bâtiments tertiaires et locaux professionnels

Caractéristiques principales du Sonar-SIA

• Produit : indicateur d’action
• Référence / code article : ACC0087-FIN01
• Tension nominale : 12 Vcc ou 24 Vcc
• Plage de tension : 5,5 Vcc à 30 Vcc
• Consommation : 5,5 mA ± 1 mA
• Indice de protection : IP30
• Résistance aux chocs : IK04
• Matière : ABS
• Couleur : blanc RAL 9016
• Dimensions : Ø 68 mm x H 25 mm
• Poids : 32 g
• Utilisation : intérieur
